Soluciones de Software para Ingeniería

Características generales

La herramienta de cálculo más versátil para los especialistas en mediciones de Transferencia de Custodia y los especialistas en Calidad del gas natural.

• Incremente sus recursos de programación en planillas de cálculo utilizando las funciones especializadas, propias de la tecnología de medición de caudal del gas natural (AGA 7, AGA 8, AGA 10), provistas por el componente de software.
• Para aplicaciones específicas y en diversos entornos de programación, desarrolle secuencias de comandos (macros o scripts) en diferentes lenguajes, Visual Basic for Applications (VBA), Visual Basic Script (VBScript) o JavaScript, accediendo a la amplia biblioteca de funciones provista por el componente ZGasCOM.
• Realice cálculos de caudales y volumenes corregidos en tiempo real en sistemas SCADA.

Este componente de software es un COM Automation Server desarrollado según la tecnología COM (Component Object Model) de Microsoft® Inc., posee características de alta confiabilidad y amplia funcionalidad que lo convierten en una herramienta imprescindible para el especialista especialista en mediciones para realizar verificaciones y recálculos de registros históricos de computadores de flujo y correctores de volúmenes, en tareas de análisis y detección de errores, generación de tablas de datos para representaciones gráficas, y otros.

Descargar información en pdf

Características detalladas

Propiedades calculadas para las condiciones base:
• densidad, densidad molar, densidad del aire, densidad relativa, factor de compresibilidad.

Propiedades calculadas para la presión y temperatura medidas:
• densidad, densidad molar, factor de compresibilidad, factores de presión, temperatura, factor total de corrección de volúmen, relación de factores de compresibilidad (Fpv)2,
• velocidad del sonido, coeficiente isentrópico (valor termodinámico del gas real según AGA 10),
• calores específicos ideales y reales a presión constante y a volúmen constante,
• coeficientes viriales.

Poderes caloríficos molares, másicos y por unidad de volumen.

Métodos de cálculo según el AGA Report 8 Parte I - 201X (ISO 12213;
• caracterización detallada,
• caracterizaciones simplificadas 1 y 2.

Cálculo de poderes caloríficos según ISO 6976.

Datos requeridos, según la caracterización elegida:
• composición cromatográfica del gas,
• contenido de inertes, densidad relativa y poder calorífico,
• condiciones de referencia de presión y temperatura.

ZGasCOM puede utilizarse en programas SCADA, que se ejecuten bajo sistemas operativos Windows.

Permite efectuar en tiempo real cálculos de caudales y volumenes corregidos en mediciones de turbina, mediciones ultrasónicas y otras.

Ofrece a usuarios e integradores de sistemas SCADA una gran flexibilidad para desarrollar soluciones personalizadas, que pueden ser continuamente optimizadas, modificadas o reemplazas en implementaciones futuras.

Un ejemplo de aplicación es la verificación de la velocidad del sonido medida por un caudalímetro ultrasónico comparándola con el valor de la velocidad del sonido calculada según AGA 10 disponiendo como datos; la composición del gas, la presión, y la presión y temperatura. De este modo se puede efectuar un seguimiento contínuo del correcto funcionamiento del medidor ultrasónico y detectar posibles fallas, como por ejemplo en la instrumentación secundaria.

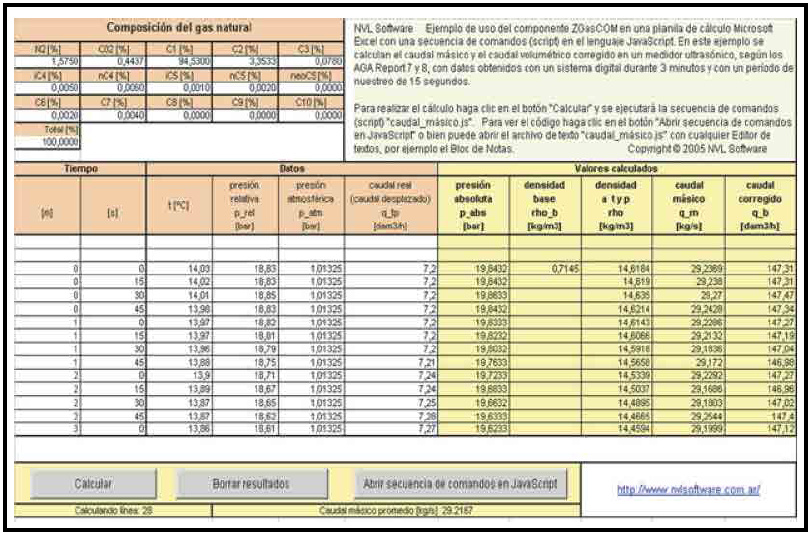

Mediante sencillas secuencias de comandos (macros o scripts) en diversos lenguajes de programación como: Visual Basic for Applications (VBA), VBScript, JavaScript, y otros, el componente ZGasCOM le permite realizar fácilmente diferentes programas en planillas de cálculo, por ejemplo para:
• realizar recálculos de registros históricos de computadores de flujo y correctores de volumenes,
• realizar tablas para la generación de gráficos,
• calcular con datos de mediciones horarias, diarias o mensuales en una misma planilla de cálculo, etc.

ZGasCOM incluye numerosos ejemplos en planillas de cálculo desarrollados en diversos lenguajes de programación que pueden ser utilizados como base en aplicaciones del cliente.

INTERFAZ GRÁFICA

Rquerimientos

Para el uso en sistemas SCADA: programa SCADA que se ejecute bajo los sistemas operativos Windows mencionados más arriba y que admita en forma completa el uso de controles ActiveX, en particular el programa SCADA debe permitir ejecutar los métodos del control ActiveX.

De Hardware: haga clic aquí.

Sistemas operativos requeridos: Windows® Vista, 7, o los sistemas Windows Server® equivalentes.

Para información sobre las licencias de software y características comunes de los programas de NVL Software haga clic aquí.
