Programa de cálculo para los especialistas en mediciones y procesos de gas naturalen gas natural, la nueva versión 6implementa los métodos de cálculo de la actualización del AGA Report 8 Part 1 - 2017
Realiza todos aquellos cálculos habitualmente requeridos en la tecnología de mediciones del gas natural según los métodos de AGA 7, AGA 8, AGA 10, AGA 3, ISO 6976, ISO 20765 Parte 1, e ISO 12213.
Una herramienta imprescindible en tareas de análisis y detección de errores, calibración de instrumentos, verificaciones de campo, certificaciones de conformidad, entre otros.
Es un complemento didáctico ideal de las normas facilitando su conocimiento, interpretación y aplicación.
Realiza el cálculo de propiedades termodinámicas (entalpía, entropía, coeficiente isoentrópico, etc.) de la fase gaseosa del gas natural y otros gases multicomponentes, según la nueva versión del AGA Report 8 Part 1 - 2017 e ISO 20765 Parte 1- 2005.
Incluye el cálculo del caudal en mediciones de caudal con dispositivo de presión diferencial (placa orificio, toberas, tubos Venturi) según los métodos del AGA Report 3 e ISO 5167.
• caracterización detallada y simplificadas 1 y 2 según AGA 8,
• caracterización detallada y simplificada 1 según ISO 12213:1997,
• caracterización simplificada según AGA NX19.
INTERFAZ GRÁFICA
Para la condición base:
• densidad,
• densidad relativa,
• densidad molar,
• factor de compresibilidad.
• Propiedades independientes de T y p:
• Temperatura y presión críticas (valor termodinámico exacto),
• masa molecular.
Para la presión y temperaturas medidas:
• densidad,
• densidad relativa,
• densidad molar,
• factor de compresibilidad Z,
• velocidad del sonido,
• coeficiente isoentrópico (valor termodinámico del gas real según AGA Report 8 Parte 1),
• factor de presión Fp,
• factor de temperatura Ft,
• factor de coeficientes de compresibilidad Fz,
• factor total de corrección de volumen,
• relación de factores de compresibilidad Fpv2.
• Cálculos de volumen y caudales en medidores volumétricos, de turbina, etc. según el AGA Report 7, utilizando alternativamente como datos: volúmenes iniciales y finales, cantidad o frecuencia de pulsos, constante del medidor, tiempo. Las constantes de medidores de volumen pueden guardarse en una base de datos del programa.
INTERFAZ GRÁFICA
Completos cálculos de la velocidad del sonido según los métodos del AGA Report 8-1994 y del AGA Report 8 Parte 1- 201X (nueva versión en desarrollo) e ISO 20765 Parte 1 - 2005:
• velocidad del sonido del gas natural para verificación de medidores ultrasónicos,
• factor de compresibilidad,
• imedancia acústica,
• diferencias con la velocidad del sonido medida,
• velocidad del sonido en nitrógeno para calibraciones estáticas (calibración seca),
• Nueva funcionalidad que permite realizar el cálculo de tablas de velocidades de sonido en función de la temperatura y la presión,
• Permite la generación de gráficos con los datos tabulados de la velocidad del sonido.
INTERFAZ GRÁFICA

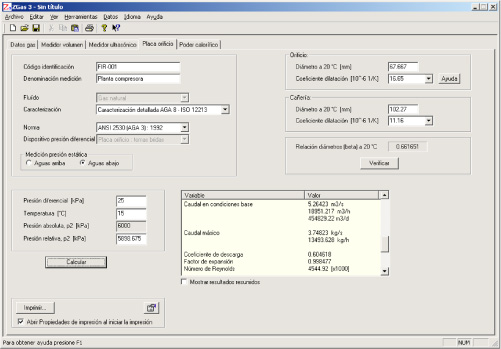

Según el AGA Report Nº 3, realiza cálculos:
• en mediciones con placas orifico,
• caudal en condiciones base y de caudal másico,
• coeficiente de descarga,
• factor de expansión,
• número de Reynolds,
• pérdida de carga,
• energía disipada,
• velocidad de fluido en la cañería, entre otros.
INTERFAZ GRÁFICA

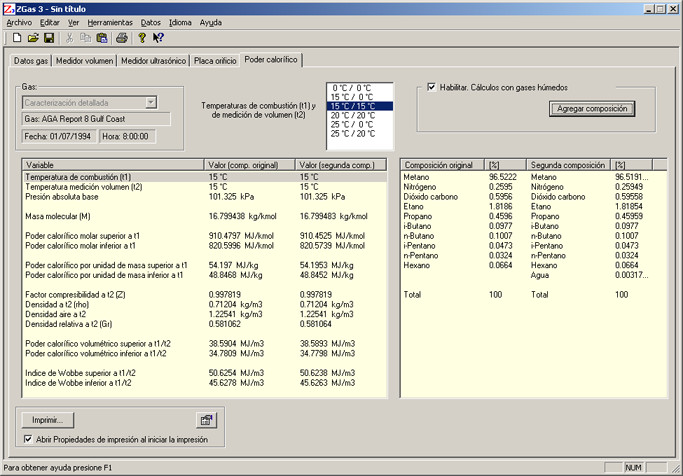

Según la norma ISO 6976, realiza el cálculo de
• poderes caloríficos superiores e inferiores, molares, volumétricos y por unidad de masa para diferentes combinaciones de temperatura de combustión y medición,
• índice de Wobbe superior e inferior,
• densidad y densidad relativa en condiciones base,
• factor de compresibilidad en condiciones base,
• masa molecular,
• comparación de poderes caloríficos de un gas seco y un gas húmedo.
INTERFAZ GRÁFICA
La Ecuación de Estado (EdE) de Helmholtz según el AGA Report 8 Parte 1 - 201X (nueva versión en desarrollo) y la norma ISO 20765 Parte 1 - 2005, válida para la fase gaseosa de gas natural o un gas multicomponentes, es una ecuación fundamental de la termodinámica, lo que permite el cálculo de todas las variables termodinámicas de un determinado estado T, p.
Las variables calculadas en función de T y p son:
• densidad,
• factor de compresibilidad,
• volumen específico,
• calor específico cp,
• calor específico cv,
• coeficiente isoentrópico,
• velocidad del sonido,
• entalpía,
• entropía,
• densidad molar,
• volumen molar,
• calor específico molar cp,
• calor específico molar cv,
• coeficiente de Joule-Thomson,
• entalpía molar,
• entropía molar.
Adicionalmente se incluyen cálculos de verificación que permiten cotejar los valores calculados por el programa contra los casos de pruebas de la norma. Se observa una exacta coincidencia entre los valores de referencia de la norma y los valores calculados por el programa ZGas.
INTERFAZ GRÁFICA

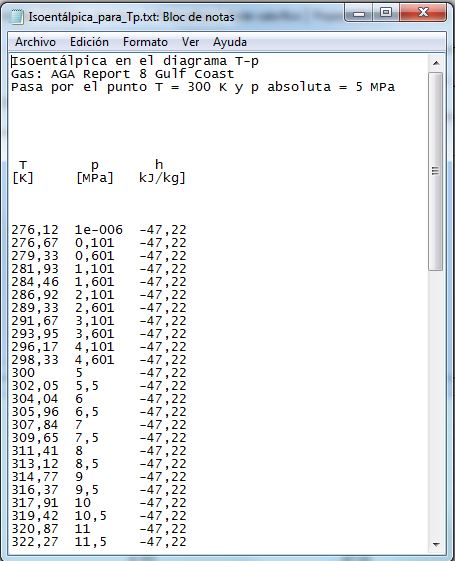

El programa permite la generación de tablas de diferentes variables con las que, mediante un programa apropiado por ejemplo Microsoft Excel, se pueden crear diagramas termodinámicos.
Se utiliza la Ecuación de Estado (EdE) de Helmholtz según el AGA Report 8 Parte 1 - 201X (nueva versión en desarrollo) y la norma ISO 20765 Parte 1 - 2005, válida para la fase gaseosa de gas natural o un gas multicomponentes.
Tablas disponibles
Diagrama pT;
• isoentálpicas, dato entalpía h,
• isoentálpicas, dato punto (T, p),
• isoentrópicas, dato punto (T, p),
• Isolíneas Z (líneas Z = constante), dato Z.
Diagrama de Mollier (diagrama HS);
• Isotermas, dato T,
• Isobaras, dato p.
Diagrama TS;
• Isoentálpica, dato h,
• Isobaras, dato p.
En la pestaña ‘Medidor ultrasónico’ del programa es posible generar diferentes tablas de la velocidad del sonido.
INTERFAZ GRÁFICA

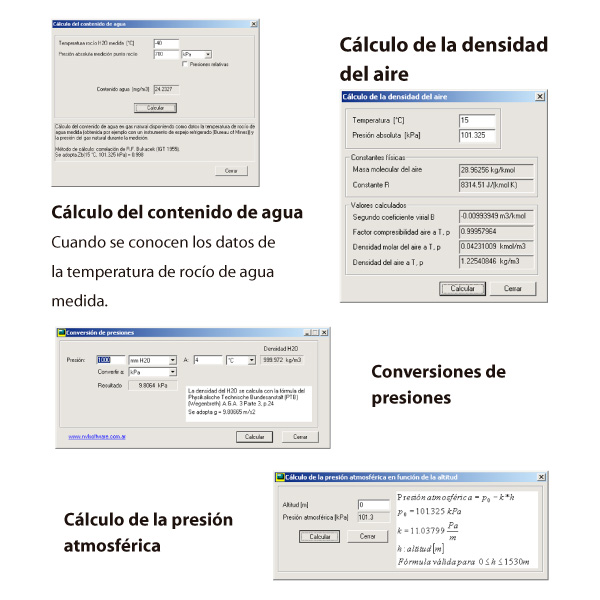

Herramientas auxiliares para el cálculo de:
• la densidad del aire,
• contenido de agua,
• presión atmosférica,
• conversión de presiones.
INTERFAZ GRÁFICA
